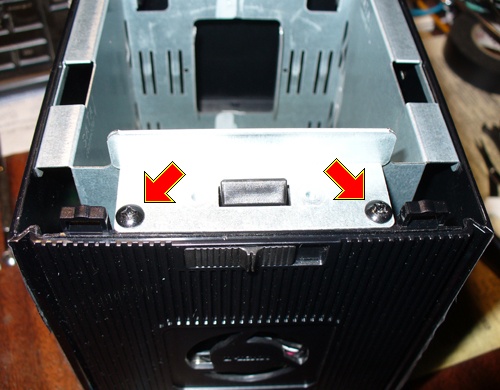

Разборка DNS-320 начинается с того что снимаем крышку и вынимаем винчестеры. Затем выкручиваем два винта рядом с защёлкой.
Переворачиваем коробочку и смело отрываем резиновые ножки, под которыми спрятались нужные нам винты. Выкручиваем их.
Снимаем корпус и откручиваем четыре винтика, удерживающих лицевую панель. После этого откручиваем четыре гаечки фиксирующих на основании каркас, и снимаем его, предварительно отстыковав вентилятор.
Переворачиваем плату и видим чип флэш памяти и несимпатичные разводы флюса вокруг мест пайки кнопок и разъёмов, одно из которых нам как раз и нужно.
Как и в большинстве современных плат, здесь используется довольно тугоплавкий безсвинцовый припой. Чтобы не разбирать потом снова всю конструкцию из-за отвалившегося проводка, желательно использовать тот же метод пайки, который используют для замены вздувшихся конденсаторов на материнских платах. Приличной каплей обычного припоя прогреваем место подпая, чтобы припой в месте пайки смешался. Прогреваем без фанатизма, дабы не попортить нежный пластик кнопочки. Затем чистим жало, убираем лишний припой с места пайки и уже после этого подпаиваем заранее залуженый проводок.

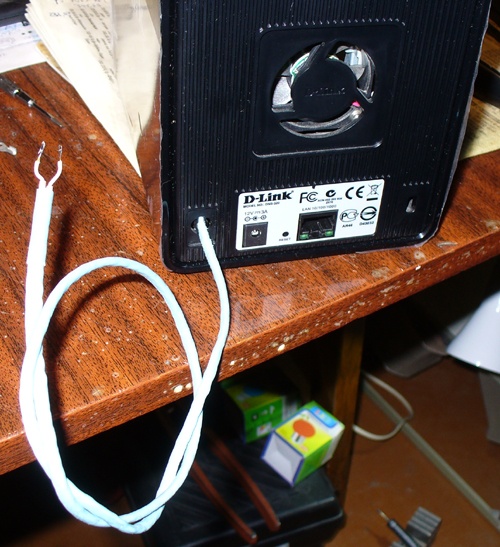

Далее собираем всё в обратном порядке и выводим свежедобавленные провода через очень подходящее отверстие на задней панели.
Всё, теперь файлопомойка полностью подготовлена к дистанционному включению, которого так не хватало для полного счастья.
|
